В современном строительстве утеплитель применяется практически во всех конструкциях: в фасадах, фундаментах, полах, кровле и внутренних перегородках. Для каждой из этих систем допускается использование разных типов теплоизоляционных материалов, а также различаются и основания, на которые они монтируются. Именно поэтому важно правильно подобрать крепёж для утеплителя, учитывая особенности конструкции и нагрузки, которые утеплённая система будет испытывать.
Качественный крепёж и корректный монтаж — основа долговечной и безопасной теплоизоляции.
В этой статье мы разбираем:
- виды крепежа;
- какое усилие на вырыв считается нормой;
- каким должен быть хороший дюбель для газобетона;
- как правильно рассчитать длину крепежа;
- чем крепить утеплитель к дереву, металлу, фундаменту;
- как соединять пенополистирол между собой
Дюбель фасадный: зачем он нужен и какую нагрузку должен выдерживать
Фасадный дюбель (или тарельчатый дюбель) — основной крепёжный элемент при утеплении фасада. Он удерживает не только плиты утеплителя, но и всю «мокрую» фасадную систему: клеевой слой, армирующую сетку, декоративную штукатурку. Общий вес такой системы может достигать нескольких тонн.
Например, утеплённый фасад одноэтажного дома площадью 100 м² весит около 4 тонн, а при использовании клинкерной плитки нагрузка увеличивается ещё на 1,5–2 тонны.
В многоэтажных домах нагрузка дополнительно усиливается ветром и увеличением этажности.
Некачественный фасадный крепёж для утеплителя может привести к отслоению системы, необходимости дорогостоящего ремонта и даже представлять угрозу безопасности.
Усилие на вырыв — главный показатель качества дюбеля
Чтобы понять, какой дюбель выдержит нагрузку, измеряют усилие на вырыв — именно оно показывает, какие нагрузки способен держать один крепёж.

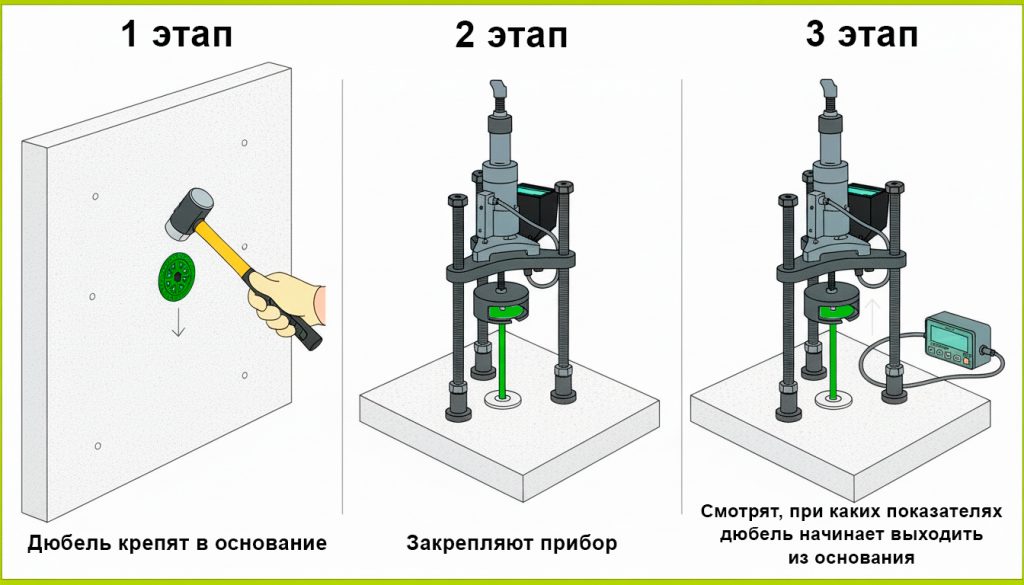

Испытания проходят с помощью адгезиметра:
- Дюбель крепят в основание
- Закрепляют прибор
- Прикладывая усилие, смотрят, при каких показателях дюбель начинает выходить из основания
Процесс испытаний не сложный (рисунок 1)
Полученные значения зависят и от типа крепежа, и от материала стены.
Какой дюбель лучше подходит для газобетона
Газобетон — пористый материал, в котором крепёж держится хуже, чем в бетоне. Поэтому при утеплении домов из газобетонных блоков важно выбирать специальные фасадные дюбели с увеличенной распорной зоной и металлическим гвоздём.
Разберём эту тему по шагам:
- Какие значения усилия на вырыв считаются нормой
- За счёт чего достигаются высокие показатели прочности
- На что обращать внимание при выборе качественного крепежа
Какое усилие на вырыв является хорошим (делаем расчёт)
Для примера возьмем фасад площадью 150 м² с утеплением каменной ватой плотностью 135 кг/м³ толщиной 100 мм.
Вес системы утепления:
- утеплитель — ≈2025 кг
- клеевой и армирующий слой — ≈1450 кг
- декоративное покрытие — ≈250 кг
- Итого: около 3725 кг
Количество дюбелей при расходе 6 шт/м²:
150 × 6 = 900 шт
Нагрузка на один дюбель:
3725 / 900 = 4,13 кг
С учётом запаса прочности +30% получаем: ≈5,4 кг — минимальное усилие на вырыв.
Большинство дюбелей с металлическим гвоздём соответствуют этому показателю.

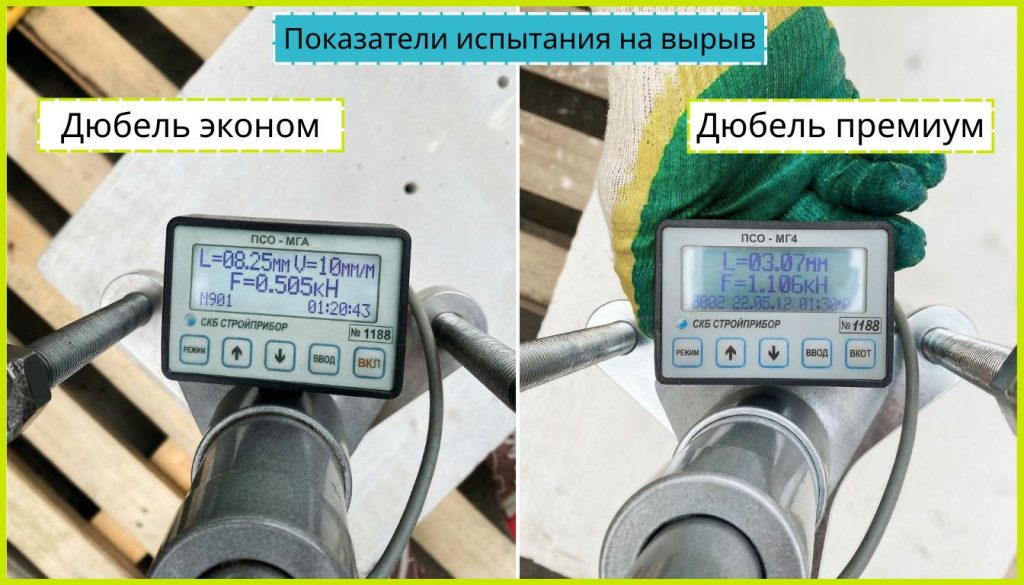

Примеры испытаний на вырыв дюбелей эконом и премиум (рисунок 2)
Нагрузка увеличивается, если:
- увеличивается этажность здания;
- растёт толщина и плотность утеплителя;
- используется тяжёлая отделка (клинкерная плитка, камень).
В таких случаях тарельчатый дюбель должен выдерживать нагрузку в 2 раза выше.
За счёт чего дюбель выдерживает высокое усилие на вырыв
Ключевые параметры:
1. Материал гвоздя
- пластиковый — дешевле, но хуже работает в газобетоне;
- металлический — обеспечивает высокую надёжность и стабильный результат.
2. Размер распорной зоны
- Простые дюбели: 40 мм
- низкая цена
- слабый контакт с пористым основанием
- Профессиональные дюбели: 75 мм и более
- надёжное крепление даже в газобетоне
- высокая прочность
- удобство монтажа
Дюбели 75 мм и 45 мм на рисунке 8. Кликайте на изображение для подробной информации о товаре.
Дополнительно:
- металлический гвоздь должен иметь термоголовку (защита от мостиков холода)
- рондоль должна иметь фактуру для улучшенной адгезии
- качественный дюбель имеет выраженные рёбра жёсткости

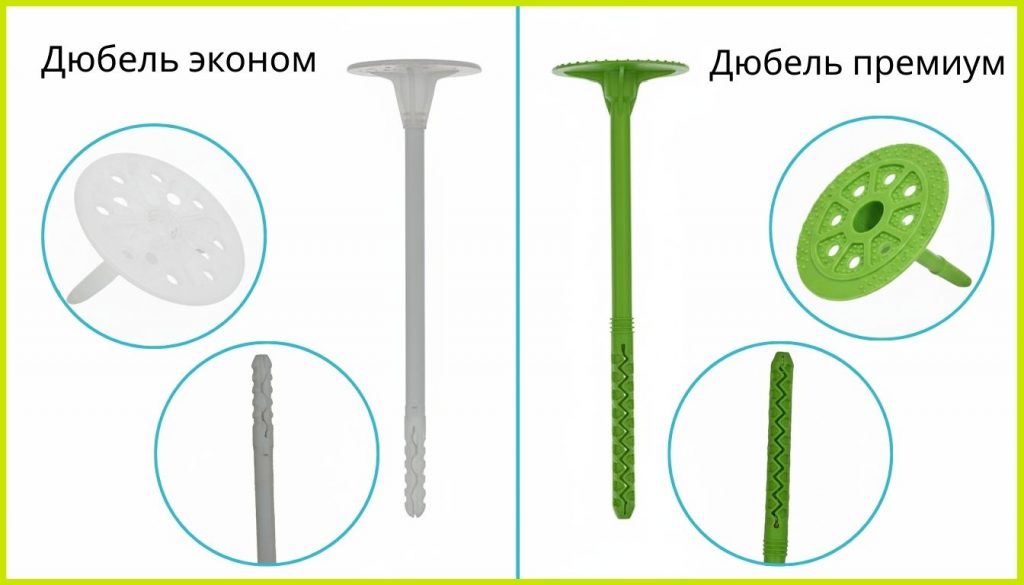

Представители эконом и качественного крепежа (рисунок 3)
Как подобрать длину дюбеля для утеплителя
Формула простая:
длина дюбеля = толщина утеплителя + глубина распорной зоны
Примеры:
- Утеплитель 100 мм + распорная зона 75 мм → 180 мм дюбель
- Утеплитель 50 мм + распорная зона 45 мм → 120 мм дюбель
- Утеплитель 50 мм + зона 75 мм → 140 мм дюбель
Стандартный расход фасадного крепежа: 6 шт/м².
Важно: для идеального утепления необходимо использовать заглушки (термокапы) — они закрывают «зонтик» и исключают теплопотери.

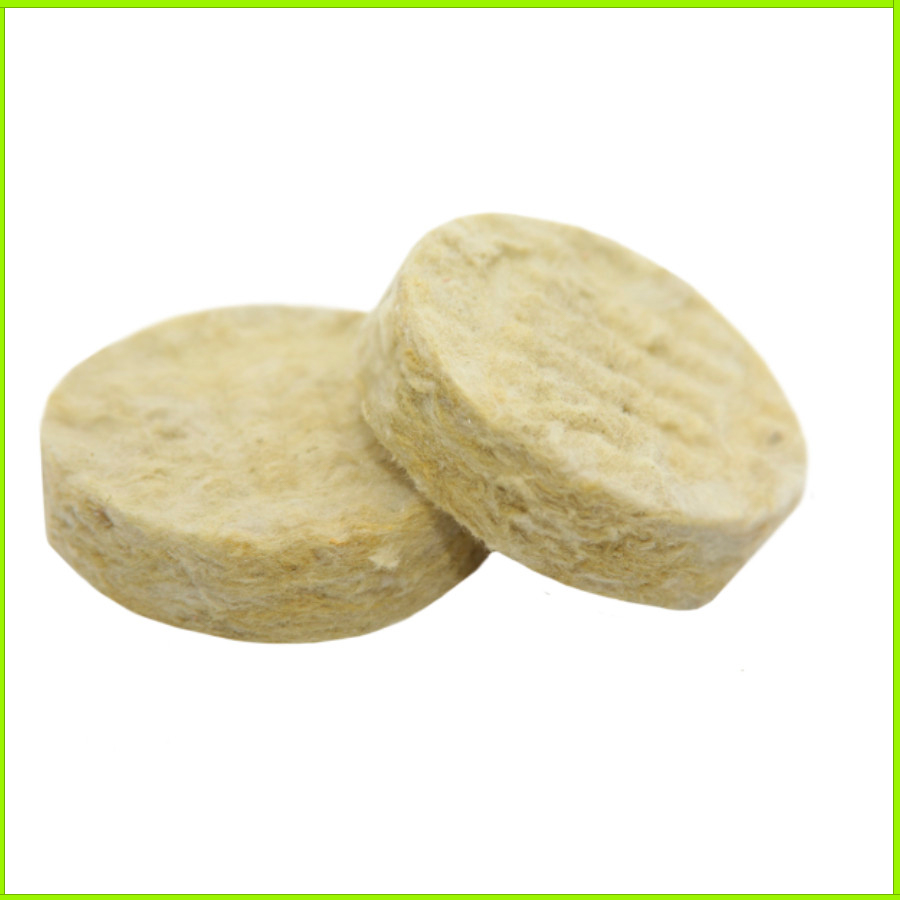

Заглушки из пенопласта и каменной ваты (рисунок 4). Кликайте на фото, чтобы изучить подробнее
При использовании заглушек для утеплителя, необходимо «утапливать» дюбель на 15-20 мм, сделав отверстие фрезой для утеплителя.
Фреза (рисунок 5)
Если вы хотите получить действительно идеальный фасад с абсолютно ровной теплопередачей по всей поверхности, обязательно используйте специальные заглушки для дюбелей — из пенопласта или минеральной ваты.
Почему стоит применять заглушки для дюбеля
- Полностью устраняют мостики холода в местах крепления дюбелями, сохраняя непрерывный теплоизоляционный контур фасада.
- Заглушка закрывает металлические элементы дюбеля и предотвращает образование точечных зон потери тепла.
- Внешний слой выглядит ровно и эстетично, без тёмных пятен и перепадов толщины под штукатуркой.
- Отсутствие мостиков холода увеличивает срок службы фасада и сохраняет заявленные теплоизоляционные свойства.
- Материал заглушки соответствует утеплителю, что обеспечивает качественную адгезию последующих слоёв и исключает конденсат.
Применение заглушек — современное технологичное решение для долговечной и энергоэффективной теплоизоляции вашего фасада.
На рисунке 6 отчетливо видно, как тепловизор определяет мостики холода в местах где стоят дюбеля без заглушек. Мостики холода выделены желтым цветом.
Рондоль + саморез: крепеж для утеплителя по дереву и металлу
Если основание — дерево или металл, фасадный дюбель не подходит.
В этом случае используется рондоль (плоская шайба 60 мм) и саморез:
- по дереву — жёлтый саморез ;
- по металлу — саморез со сверлом.
Длина самореза = толщина утеплителя + 30–50 мм.
Пример: вата 50 мм → саморез 90 мм.
Схема крепления: 5 точек на плиту, расход — около 6 шт/м².
Для расчета примерного количества рондоль, мы умножаем площадь вашего фасада (или другие поверхности) на 6.
Важно использовать качественные жёлтые саморезы: дешёвые чёрные ломаются на морозе.

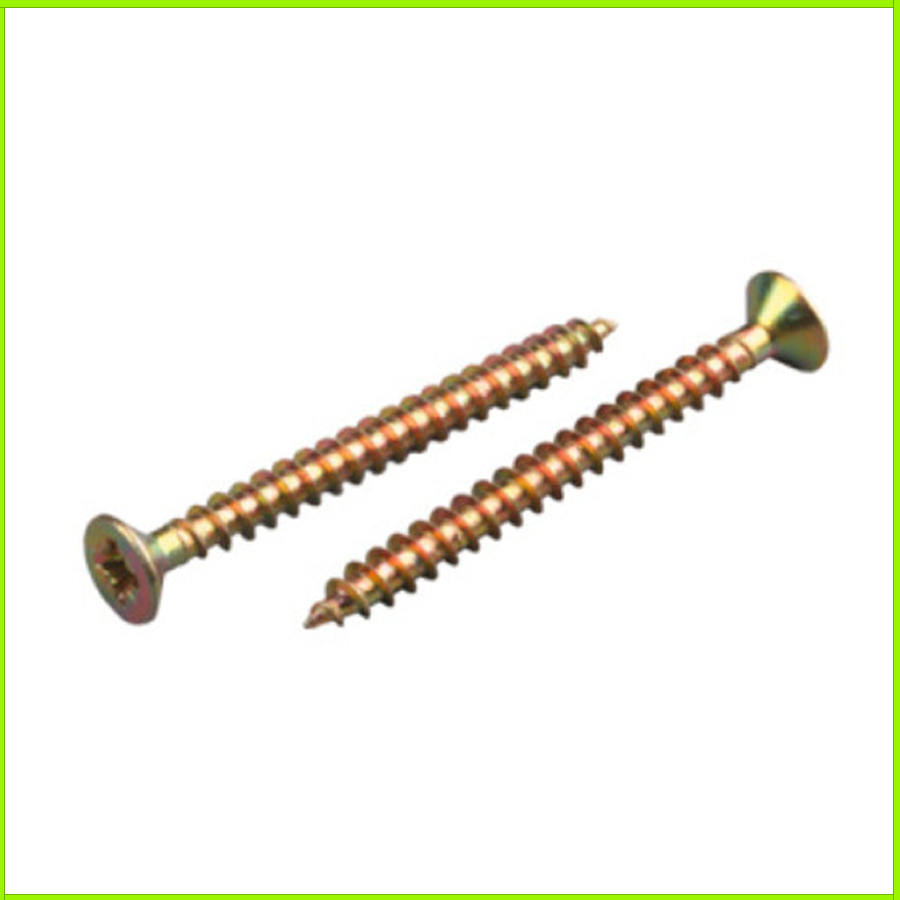

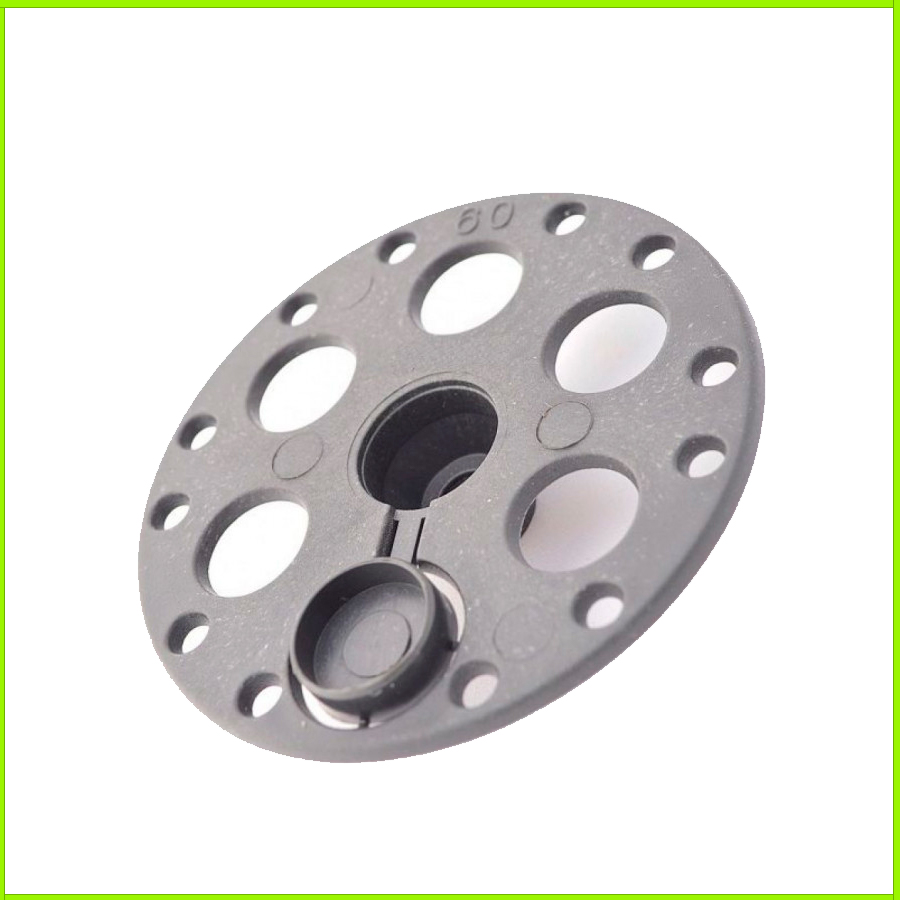

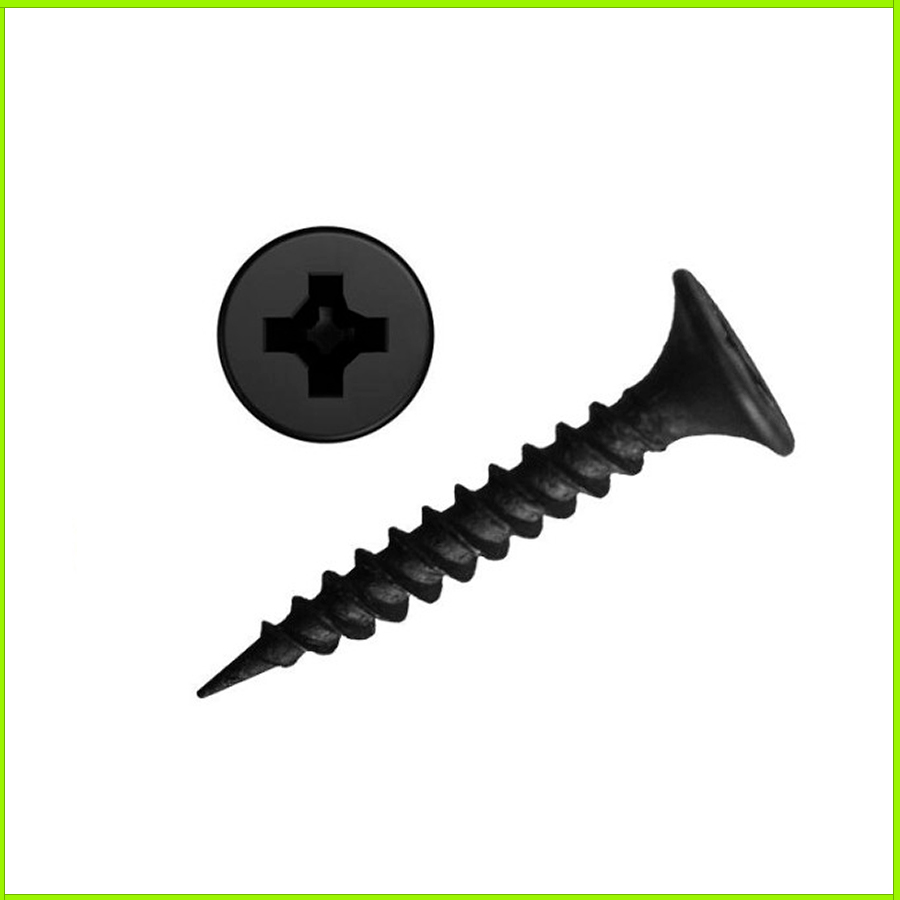

Рондоль, саморезы по дереву и металлу (рисунок 7)
Крепёж для утепления фундамента пенополистиролом
При утеплении фундамента бурить основание нельзя, поскольку нарушается гидроизоляция. *
* допускается крепление фасадным дюбелем, т.е. с бурением, той части фундамента, которая находится на поверхности и так часто делают.
В подземной части используются два варианта крепления:
1. Монтаж на клей (мастика, клей-пена)
Дополнительная механическая фиксация возможна только выше уровня грунта.

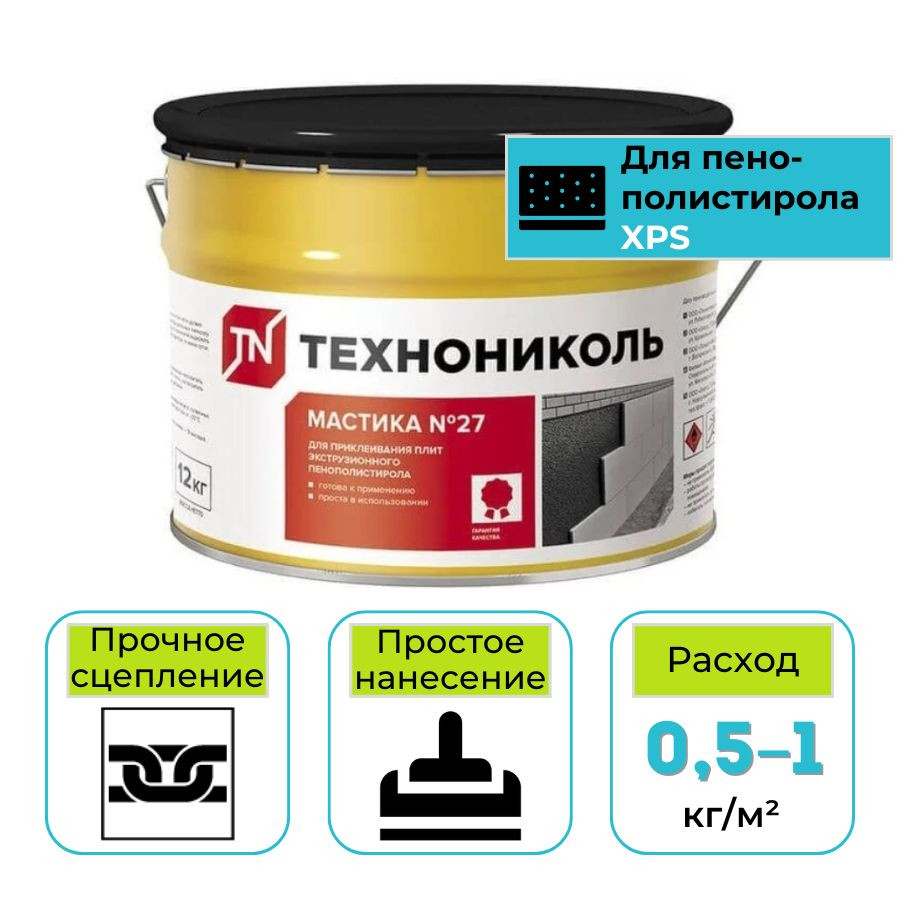

Рекомендуем мастику №27 и Клей-пену ТехноНИКОЛЬ
2. Специальный крепёж ТехноНИКОЛЬ №01 или №02
Обладает клейкой площадкой 40×40 мм и ребристым стержнем, удерживающим плиту.
Также фиксация усиливается за счёт обратной засыпки гравием.
Расход — 4 шт/м².

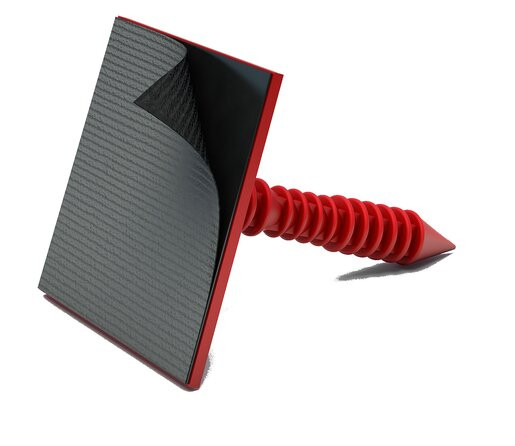

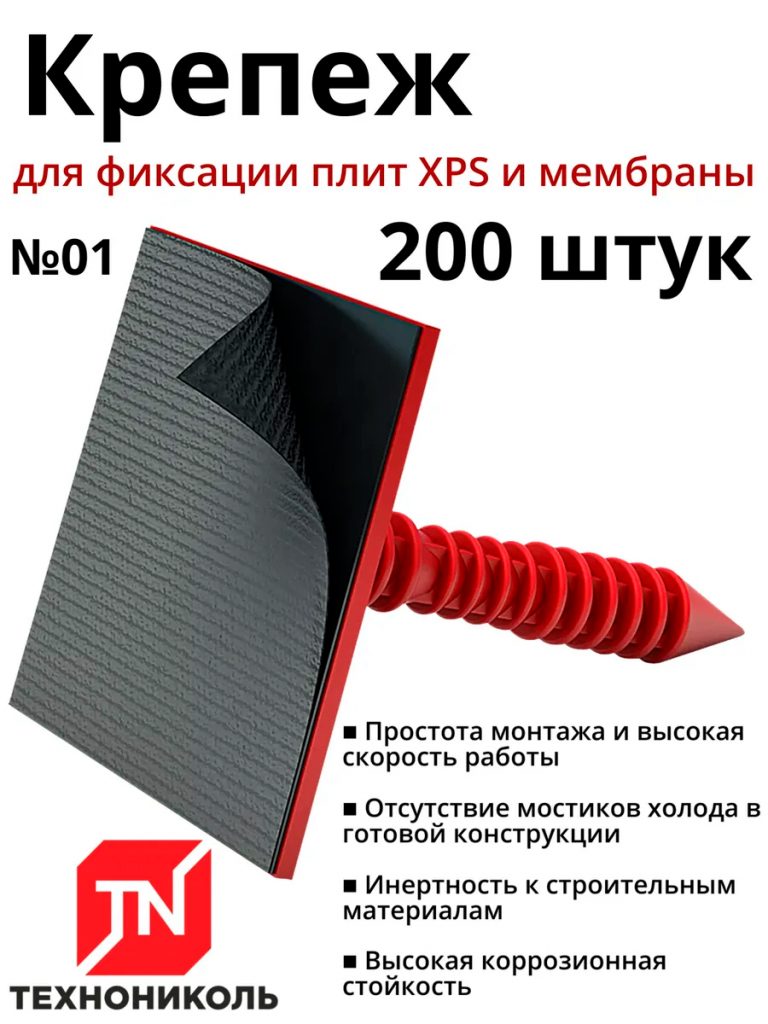

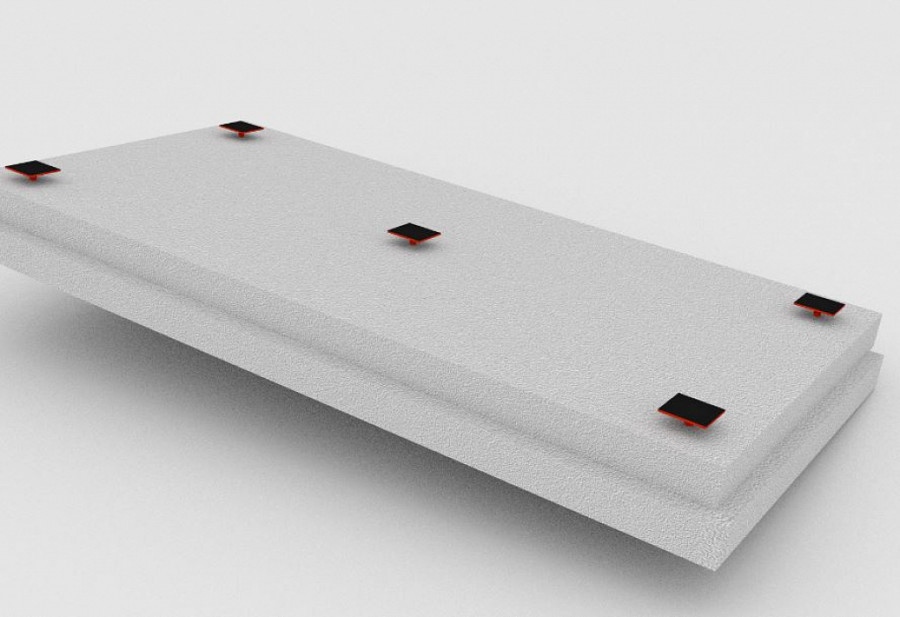

Крепеж для фиксации плит XPS и мембраны ТехноНИКОЛЬ №01 PLANTER (рисунок 8)
Соединение плит пенополистирола между собой
Для сборки несъёмной опалубки и других конструкций плиты пенополистирола крепятся между собой специальными пластиковыми саморезами с крупной резьбой.
При необходимости используется дополнительный пластиковый уголок.
FAQ — Частые вопросы о крепеже для утеплителя
1. Какие дюбели лучше для утепления газобетона?
Лучше всего подходят дюбели с металлическим гвоздём и увеличенной распорной зоной (75 мм и более). Они обеспечивают высокое усилие на вырыв.
2. Можно ли использовать пластиковый гвоздь?
Да, но только в плотных основаниях, таких как бетон. В газобетоне пластиковый гвоздь держится хуже.
3. Что будет, если взять слишком короткий дюбель?
Крепёж не войдёт в основание на достаточную глубину и со временем утеплитель может отойти от стены.
4. Сколько дюбелей нужно на 1 м² утеплителя?
Стандарт — 6 шт/м², но при сильных ветровых нагрузках количество увеличивают.
5. Нужны ли заглушки для фасадных дюбелей?
Да, если вы хотите исключить точки промерзания и получить идеально ровную теплопередачу без «холодных пятен». А еще заглушка защищает металлический гвоздь от коррозии.
6. Как крепить утеплитель к дереву?
Используют рондоль (пластиковую шайбу) и жёлтые саморезы по дереву.
Примеры саморезов и рондоля для теплоизоляции (рисунок 9)
7. Как фиксировать пенополистирол на фундаменте?
Только на клей или с использованием специального клеевого крепежа — бурение запрещено на уровне ниже земли, чтобы не нарушить гидроизоляцию.
Посмотрите наше видео, тут мы подробно рассказываем про дюбеля для фасада: какие стоит выбрать и на что стоит обратить внимание при монтаже.
